Que son los aisladores de bucle de tierra

Luciano Suarez 2017
Un bucle de tierra o lazo de tierra es una corriente no deseada que circula a través de un conductor que une dos puntos, que en teoría tendrían que estar al mismo potencial pero que en realidad no lo están. Es una causa frecuente de ruido o interferencia en sistemas de audio o de video. El ruido eléctrico inducido generado por equipos en los alrededores no se descarga uniformemente por las dos tierras e induce interferencias .

Sabemos que todos los conductores tienen resistencia. Esto incluye el chasis metálico del vehículo. Cada vez que exista fluido de voltaje a traves de el  (que, como recordará, tiene resistencia), tendrás una caída de tensión en el conductor.

Unete a nuestro grupo Facebook

Cualquier accesorio (luces, motores eléctricos, etc ...) que se conecten a tierra causarán voltajes variables a través del conductor (el cuerpo del vehículo). Si pudieras medir el voltaje desde la tierra de tu amplificador hasta la de la unidad principal, veras una diferencia de voltaje muy pequeña a pesar de estar ambas unidas. Para empeorar las cosas, el alternador produce pequeños pulsos que no están completamente filtrados por la batería y / o condensadores. Estos pulsos crean un ruido que varía con la velocidad del motor.

Bucles de tierra en una instalacion en el auto

Todo equipo de auto tiene algún tipo de circuito de cancelación de ruido en el circuito de entrada. Estos circuitos, idealmente, aislan completamente la tierra del blindaje de audio del amplificador. La conexión del blindaje de entrada del amplificador prácticamente no tendrá conexión con la toma de tierra del amplificador.

Si el amplificador usa como referencia la tierra en la parte trasera del vehículo (donde está montado el amplificador) como referencia de audio en lugar de la tierra de blindaje (que está referenciada a tierra en la posición de la unidad principal), el voltaje generado  se convertiría en parte de la señal amplificada.

Se amplificaría la diferencia entre la señal en el conductor central del cable RCA y la tierra del amplificador (en la parte trasera del vehículo). Algunos fabricantes utilizan circuitos de entrada que permiten que la toma de tierra del equipo tenga demasiada influencia en la señal. Esto hace que fluya una pequeña cantidad de corriente DC fluctuante a través del blindaje de audio que hará que el ruido ingrese a la ruta de la señal. Las 2 rutas de tierra crean un bucle de tierra.

Para aquellos que tienen inclinación mecánica, intenten considerarlo como un cable de freno de una bicicleta. Sabes que hay una carcasa exterior y un cable central. Si no existiese una carcasa exterior (solo un cable conectado a la palanca de freno), los frenos funcionarían correctamente solo cuando los manubrios estuvieran en la posición correcta (en línea recta para este ejemplo).

Si las barras de la manivela se voltearan un poco hacia un lado (digamos hacia la izquierda), el cable se aflojaría y posiblemente no podría apretar las pinzas en la rueda trasera. Si los manubrios se giraran lo suficiente hacia la derecha, el cable se tensaría y los frenos se aplicarían independientemente de si se tira de la palanca de freno o no.

La carcasa exterior del cable de freno actúa como referencia para el sistema de frenado. Si el cable interno en el extremo de la palanca de freno se mueve 1 centimetro con referencia a la carcasa, hará lo mismo en el otro extremo (el extremo de la pinza del cable). No importa cuánto de los dos los extremos opuestos del cable (como un todo) se muevan (con referencia el uno al otro).

El cable RCA proporciona una referencia junto con la señal para asegurarse de que la señal sea precisa cuando llegue al otro extremo. Si desea agregar un 'bucle de tierra' al sistema de frenado, imagine una banda de goma rígida que conecta la palanca de freno a la pinza trasera.

Si ajustaste los frenos para que funcionen correctamente con los manillares rectos, el frenado no funcionaría exactamente igual cuando giraras las barras hacia cualquier lado. El cable de freno dominaría la operación de frenado y los frenos probablemente funcionarían bastante bien, pero no perfectamente porque habría dos fuerzas diferentes tratando de controlar la pinza trasera. Esto es la versión mecánica del bucle de tierra.

Construcción:
Un aislador de bucle de tierra utiliza un transformador de aislamiento para cada canal. Los transformadores generalmente tienen una relación de 1: 1 que no aumenta ni reduce el nivel de audio. Por lo general, son bidireccionales pero hay algunos que tienen una entrada y una salida. Cuando vea las tomas / enchufes marcados como entrada / salida, conéctelo como se indica. En el transformador de aislamiento, el audio se acopla magnéticamente a través del núcleo del transformador. Como la corriente continua no puede fluir en el transformador, la ruta de CC se corta y el ruido se elimina (si el ruido fue causado por un bucle de tierra).

Leer mas

Cómo hacer tu propio simulador de O2 trasero Toyota 4Runner

Antes de empezar a describir cómo construir tu propio simulador trasero de O2, solo quiero decir que no he creado esta modificación por mi cuenta.

Puede buscar en Google y encontrar todo tipo de reseñas que describan este método. Dado que muchos de nosotros padecemos la enfermedad P0420, pensé que también la compartiría aquí.

Deberá tener un sensor de O2 posterior en funcionamiento para que funcione esta suplantación. Al decir "trabajando" quiero decir que todo lo que tienes que tener es un sensor de O2 que está emitiendo algún tipo de señal. Tu sensor de O2 puede seguir estando "malo" (apagando señales falsas), pero mientras esté sacando algo, podemos modificarlo y engañar a la ECU para que piense que el O2 trasero está bien, y que el convertidor catalítico es trabajando como debe ser (incluso si no tiene uno). Este método es mucho más económico que reemplazar el O2 trasero, y es MUCHO más económico que reemplazar tu convertidor catalítico.

NO HAGA ESTE MOD PARA SU SENSOR DE OXÍGENO DELANTERO. SOLO HAGA ESTO A LA TRASERA.

Paso 1: Este paso no es obligatorio, pero facilitará las cosas. Desatornille el sensor de oxígeno trasero del tubo de escape, que se sujeta con dos tuercas de 12 mm. Luego desconecte el cable flexible del sensor O2 trasero del arnés de cableado principal. Con el sensor de O2 trasero completamente retirado, puede modificarlo en su mesa de trabajo o donde quiera, en lugar de cortar y empalmar debajo de su plataforma.

Paso 2:Corte los cables azul y blanco en el sensor de oxígeno. Deje los dos cables negros solos, son parte del circuito del calentador y no queremos meternos con eso. Elegí cortar los cables azul y blanco a medio camino entre el elemento sensor y el conector. Conecte el resistor y el condensador como se muestra a continuación. Elegí usar conectores termocontraíbles, sin embargo, si desea utilizar otro método como soldadura, prensado, etc., eso depende completamente de usted. Use el método que desee. Solo asegúrate de que se vea como  se muestra

Leer mas

MOSFET mejorado o e-Mosfet como interruptor

El MOSFET  N mejorado (e-MOSFET) funciona con un voltaje de entrada positivo y tiene una resistencia de entrada extremadamente alta (casi infinita) que hace posible la interfaz con casi cualquier puerta lógica o controlador capaz de producir una salida positiva. En esta disposición  se utiliza un MOSFET de canal N  para encender y apagar una lámpara.

La tensión de entrada de la puerta V_GS se lleva a un nivel de tensión positiva apropiada para encender el dispositivo y, por lo tanto, la carga está  "ENCENDIDA", ( V _GS  = + ve )  a un nivel de voltaje cero apaga el dispositivo, ( V _GS  = 0 ).

Si la carga resistiva de la lámpara fuera reemplazada por una carga inductiva tal como una bobina, solenoide o relé, se requeriría un "diodo" en paralelo con la carga para proteger el MOSFET de cualquier pico de voltage generado.

Facebook Group

Arriba se muestra un circuito muy simple para conmutar una carga resistiva, como una lámpara o un LED. Pero cuando se utilizan MOSFET de potencia para conmutar cargas inductivas o capacitivas se requiere alguna forma de protección para evitar que el dispositivo MOSFET se dañe. Conducir una carga inductiva tiene el efecto opuesto a conducir una carga capacitiva.

Por ejemplo, un condensador sin carga eléctrica es un cortocircuito, lo que provoca una gran "corriente" , cuando eliminamos el voltaje de una carga inductiva es porque se produce una gran acumulación de voltaje inverso a medida que el campo magnético colapsa, lo que resulta en una fuerza inducida por la fuerza de retroceso en los bobinados del inductor.

Tenga en cuenta que a diferencia del MOSFET de canal N cuyo terminal de puerta debe ser más positivo (atrayendo electrones) que la fuente para permitir que la corriente fluya a través del canal, la conducción a través del MOSFET de canal P se debe al flujo de agujeros. El terminal Gate de un MOSFET de canal P debe hacerse más negativo que la fuente y solo dejará de conducir (corte) hasta que la puerta sea más positiva que la fuente.

Entonces, para que el MOSFET de potencia tipo eMosfet funcione como un dispositivo de conmutación analógico, debe cambiarse entre su "Región de corte" donde V _GS = 0 (o V _GS = -ve ) y su "Región de saturación"  V _{GS (encendido)} = + ve . La potencia disipada en el MOSFET ( P _D ) depende de la corriente que fluye a través del canal I _D en la saturación y también de la "resistencia ON" del canal dada como R _{DS (encendido)} .

Control de motor MOSFET de potencia

Debido a la entrada extremadamente alta o la resistencia de la compuerta que tiene el MOSFET, sus velocidades de conmutación son muy rápidas y la facilidad con la que pueden manejarse los hace ideales para la interfaz con amplificadores operacionales o compuertas lógicas estándar. Sin embargo, se debe tener cuidado en garantizar que la tensión de entrada de la compuerta sea elegida correctamente porque cuando se utiliza el MOSFET como interruptor, el dispositivo debe obtener una baja resistencia de canal R _{DS (en)} en proporción a la tensión de compuerta de entrada.

Los MOSFET de potencia de tipo de umbral bajo no pueden "ENCENDER" hasta que se haya aplicado al menos 3V o 4V a su puerta y si la salida de la puerta lógica es solo de + 5V, puede ser insuficiente para conducir completamente el MOSFET a saturación. Utilizando MOSFETs de umbral más bajo diseñados para interconectarse con puertas lógicas TTL y CMOS que tienen umbrales tan bajos como 1.5V a 2.0V soluciona esta caracteristica.

Los MOSFET de potencia se pueden usar para controlar el movimiento de motores de CC o motores paso a paso sin escobillas directamente desde la lógica de la computadora o mediante el uso de controladores de tipo de modulación por ancho de pulso (PWM). Como un motor de CC ofrece un alto par de arranque y también es proporcional a la corriente del inducido, los interruptores MOSFET junto con un PWM se pueden utilizar como un controlador de velocidad muy bueno que proporcionaría un funcionamiento suave y silencioso del motor.

Controlador de motor MOSFET de potencia simple

Como la carga del motor es inductiva, un diodo simple se conecta a través de la carga inductiva para disipar cualquier contrafuerza generada por el motor cuando el MOSFET lo "APAGA". También se puede usar una red de sujeción formada por un diodo zener en serie con el diodo para permitir una conmutación más rápida y un mejor control del pico de voltaje inverso.

Para mayor seguridad un diodo d2 silicio o diodo Zener adicional D ₁ también se puede colocar a través del canal de interrupciin del MOSFET utilizando en cargas inductivas, tales como motores, relés, solenoides, etc, para la supresión de sobre voltaje transitorio de conmutación y  ruido que da una protección adicional a la Interruptor MOSFET. La resistencia R ₂ se utiliza como resistencia de pull-down para ayudar a tirar abajo la tensión de salida TTL a 0V cuando el MOSFET se apaga.

Leer mas

45444

Leer mas

John Aristotle Phillips, el joven que diseño una bomba atomica como proyecto de clase

John Aristotle Phillips nació en agosto de 1955 en North Haven, Connecticut. Hijo de padres inmigrantes griegos, su padre fue profesor de ingeniería en la prestigiosa Universidad de Yale. Tras pasar por varios colegios en su adolescencia y con 21 años acabó estudiando física en la Universidad de Princeton. Allí, un año después le llegaría el reconocimiento y la fama internacional.

Realmente hasta entonces ninguna de sus notas escolares lo mostraban como chico listo. Philips era un estudiante de bajo rendimiento, bastante mediocre, había repetido algún curso y sus calificaciones a menudo rozaban el suspenso. Tampoco era el más popular. Se le conocía como “el Tigre”, apodo que se debía al traje que utilizaba cada sábado por la tarde como mascota animadora de los partidos del equipo de fútbol. El Tigre se convirtió en El Tigre poco después de que lo despidieran de su anterior intento por adentrarse en la vida estudiantil como parte de la banda animadora de Princeton.

Cada día, al acabar las clases, el joven acudía a una pizzería que se encontraba dentro del campus donde se sacaba un dinero extra para costearse la vida de estudiante. Así que entre clases, partidos como mascota y sirviendo pizzas, el joven Philips pasó ese primer año sin pena ni gloria.

Freeman Dyson

Al año siguiente a Philips le toca como profesor de física Freeman Dyson. El es un matemático y físico inglés que llegó a la universidad despues de la Segunda Guerra Mundial mientras servía en la British Bomber Command. Entre otros logros, el físico demostró la equivalencia de las formulaciones de la electrodinámica cuántica de Richard Feynman, trabajó en el Proyecto Orión y es el padre de la llamada esfera de Dyson, esa hipotética megaestructura alrededor de una estrella mediante la cual permitiría a la civilización avanzada aprovechar al máximo la energía lumínica y térmica del astro.

Dyson también había trabajado junto a Richard Feynmann en algunos de los proyectos de Hans Bethe, el físico que participó en el desarrollo de la primera bomba atómica (Proyecto Manhattan) y sin duda una de las figuras clave en el éxito de los extremadamente difíciles cálculos que implicaban la física de las reacciones nucleares.

En el año 1977, el profesor de física le pidió a sus alumnos un trabajo final, Philips le propone un título simple pero tremendamente espectacular: “Cómo construir tu propia bomba atómica”. El alumno acude al despacho de Dyson y se lo plantea. Le dice que su idea será algo así como un esbozo de la bomba de Nagasaki. El físico se queda perplejo pero acepta el reto de Philips. Únicamente le dice que no piensa darle ningún tipo de información adicional y que de lograrlo, automáticamente le daría una A, la mayor calificación posible. También le dice con sorna que si lo consigue, tras la calificación quemaría inmediatamente el trabajo.

Las semanas siguientes fueron un trabajo a tiempo completo buscando y recopilando información de cualquier sitio. El estudiante se hizo con una pila de documentos desclasificados del National Technical Information Service. Paso varias noches de insomnio en la biblioteca del centro apilando información, consultando libros de texto de física, comunicados del gobierno e incluso contactó con la Du Pont para resolver varias dudas sobre dispositivos de implosión. Cuando llegaba a su habitación reestructuraba todo y lo volcaba en su antigua máquina de escribir.

Y así llegó el día en el que John Aristotle Phillips se presentó en el despacho del profesor Tyson con su trabajo final. Fueron 40 páginas donde se explicaba detalladamente cómo construir una bomba atómica a pequeña escala. Tyson alucinó y le acabó dando la máxima calificación. Sin embargo no quemó el trabajo como le había dicho de manera distendida. Al contrario, el proyecto de Philips se pasó del boca a boca y comenzó a hacerse viral fuera de los círculos de la Universidad de Princeton.

Phillips explica su diseño en un documento de 40 páginas sobre física. Según el físico nuclear Frank Chilton de Palo Alto, California, el estudiante de Princeton ha superado algunas de las mayores dificultades en la construcción de un dispositivo nuclear. "Dice que es 20 años atrás del tiempo", observa Phillips, "pero aún más sofisticada que la bomba de Hiroshima". Phillips no construyó la bomba, pero sería del tamaño de una pelota de playa y pesaría 125 libras. Costaría alrededor de $ 152,000, de los cuales aproximadamente $ 150,000 se necesitan para comprar las 15 libras de plutonio necesarias para que explote (con la mitad de la fuerza de la bomba de Hiroshima). El plutonio, sin embargo, está en venta solo para gobiernos, empresas y personas debidamente acreditadas. "La idea es que lo robes", dice Phillips.

Philips se convirtió en una celebridad apodado como The A-Bomb Kid. A las pocas semanas tocaron en la puerta del estudiante. Un torpe funcionario pakistaní le ofrecían una gran suma de dinero por hacerse con el material del trabajo pero el FBI tuvo conocimiento y el trabajo final fue confiscado y clasificado junto a una maqueta que había construido.

En 1979, Philips publicó la historia junto a su amigo David Michaelis. El libro Mushroom: The True Story of the A-Bomb Kid contaba su versión de los hechos y cómo había pasado a convertirse en alguien famoso.

Philips consiguió con su trabajo lo que quería: reconocimiento, tanto del mundo como de su respetado profesor Dyson. Paradójicamente, acabó siendo un reconocido activista antinuclear para luego aspirar como candidato a la Cámara de Representantes de Estados Unidos (Partido Demócrata) en el 80 y en el 82, aunque jamás tuvo tanto éxito como en su etapa de estudiante. Quizá por ello siempre será recordado simplemente como The A-Bomb Kid.

Leer mas

Fuente de alimentacion 0 a 28 voltios con LM317 y ajuste de corriente de salida

Fuente de alimentación clásica con LM317 y transistor PNP para aumentar la corriente de salida y un LM358 para tener control sobre la limitación actual y la capacidad de dejar la salida en 0V.

Para tener todo esto se necesita un voltaje negativo de -3V obtenido con un pequeño transformador de 4 o 5 VA con 9Vac en el secundario.

Q1 puede ser reemplazado por cualquier PNP de potencia adecuada para sus requisito de salida. Con el trimmer T2 puede ajustar el límite de corriente entre un mínimo de algunos mA hasta un máximo de 7A. La potencia PNP y 317 se pueden fijar directamente a la mica aislante sin enfriamiento y la propia solapa estará en el mismo potencial que el terminal de salida positivo.

Se usó un transformador toroidal de 80VA y 27 VAc y se usaron dos DVM (3½ 199.9 mV) para medir los amperios y uno para los voltios.  Después de que el puente sobre el condensador de nivelación se mide 38Vdc, es necesario aumentar R1 de 120 a 330 Ohms.

También se han hecho algunos cambios como R6 que en lugar de los 10 Ohm se ha reemplazado por 2,2 Ohm y el 317  normal se ha reemplazado por LM317K encapsulado tipo TO3, R5 de 0,1 Ohm por 0,22 Ohm 5W, C1 y C2 reemplazados por un solo condensador de 10000 uF-50.

También se agrego  una protección total que corta la tensión de salida en caso de cortocircuitos accidentales agregando lo siguiente:

Cuando la tensión en el R5 alcanza un valor significativo, la puerta del SCR recibe suficiente corriente para activar  el relé que desconecta la base del 2955 de la entrada 317K. De esta manera el 2955 ya no puede conducir y la salida va a 0V, a través del interruptor del relé también un  LED bicolor para indicar la situación actual, fuente de alimentación OK iluminará el LED verde  y rojo cuando esta en protección.

También  se insertó un botón desviador para establecer la corriente límite ajustando el mando y leyendo el valor actual en la pantalla. Para ello, se tuvo que realizar los siguientes cambios:

Paralelamente a P2 se ponen dos 1N4148 y se ha añadido un trimmer de esta manera fue posible calibrar y tener una limitación de  corriente de salida máxima de 3,8A para así poder leer en el DVM pulsando el botón SET un valor igual a aproximadamente la mitad del valor real de la limitación. Se deduce que presionando el botón SET P2 para leer, por ejemplo, 0,80 en la pantalla, significará que la limitación ocurrirá cuando la carga absorbe 1,6A y en la pantalla se leeria 1,60 A.

Leer mas

Diseño de un termostato electrónico muy simple usando IC LM56.

El LM56 es un termostato de baja potencia de salida muy preciso de National Semiconductors. Tiene varias características útiles como un sensor de temperatura interna, dos comparadores de voltaje internos, referencia de tensión interna, etc

Dos puntos de disparo de temperatura muy estables (VT1 y VT2) y se crean dividiendo el voltaje interno del LM56 1.250V usando 3 resistencias externas (R1, R2 y R3).

Facebook

Hay dos salidas digitales. La salida 1 se convierte en BAJA cuando la temperatura aumenta por encima de T1 y va a ALTA cuando la temperatura disminuye por debajo (T1 ± Histeresis de Temperatura).

De la misma manera, Output2 se convierte en BAJA cuando la temperatura va por encima de T2 y va ALTO cuando la temperatura baja (T2 ± Hysteresis Temperature).

Conectando un ventilador como carga para el relé L1 y una resistencia calentadora como carga para el relé L2, se puede construir un sistema de control de temperatura muy simple y útil.

Los valores de R1, R2 y R3 para los puntos de disparo VT1 y VT2 requeridos se pueden determinar usando las siguientes ecuaciones.
VT1 = 1.250V x (R1) / (R1 + R2 + R3)
VT2 = 1.250V x (R1 + R2) / (R1 + R2 + R3)
donde:
(R1 + R2 + R3) = 27 k Ohmios y
VT1 o T2 = [6,20 mV / grado Celsius x T] = 395 mV por lo tanto:
R1 = VT1 / (1,25V) x 27k Ohmios
R2 = (VT2 / (1,25V) x 27k Ohmios) - R1
R3 = 27k Ohms - R1 – R2

Notas.

• El circuito se puede montar en un tablero Vero.
• Utilice 5V DC para alimentar el circuito.
• L1 y L2 pueden ser relés de 5 V. Sus valores de corriente deben seleccionarse de acuerdo con la carga que cambian.
• No dé más de 10V a LM56.

Leer mas

Construye un sencillo y potente mini transmisor en FM

Este artículo debe satisfacer a los que quieran construir un transmisor FM de baja potencia. Está diseñado para utilizar una fuente simple sonido y  transmitirla en la banda FM comercial. Es realmente muy potente, así que asegúrese de no usarlo para transmitir nada sensible

La banda de FM esta entre 88 y 108MHz, y aunque se está llenando bastante en casi todas partes, todavía será capaz de encontrar un punto en blanco en el dial. NOTA: Algunas personas han tenido problemas con este circuito. El mayor problema es no saber si es incluso oscilante, ya que la frecuencia está fuera del rango de la mayoría de los osciloscopios simples.

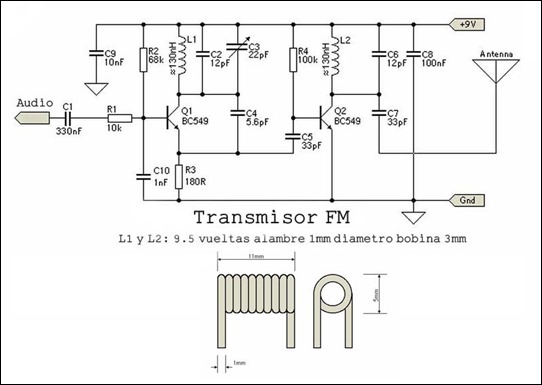

El circuito del transmisor se muestra en la figura abajo, y como puede ver, es bastante simple. La primera etapa es el oscilador, y se sintoniza con el condensador variable. Seleccione una frecuencia no utilizada y ajuste cuidadosamente C3 hasta que se anule el ruido de fondo (tiene que desactivar el circuito de silenciamiento del receptor de FM para escuchar esto).

Al montar el circuito, asegúrese de que un extremo de C3 esté conectado a la alimentación + 9V. Esto asegura que habrá una mínima perturbación de frecuencia cuando el destornillador toque el eje de ajuste. Usted puede utilizar un pedazo pequeño de la placa PBC para hacer un destornillador - esto no alterará la frecuencia.

Visitanos en Facebook

La estabilidad de frecuencia se mejora considerablemente añadiendo un condensador desde la base de Q1 a tierra. Un valor de 1nF (cerámica) como se muestra es adecuado, y también limitará la respuesta HF a 15 kHz - esto es un beneficio para un circuito simple como este,  incluso la FM comercial se limita generalmente a un ancho de banda de 15 kHz.

Tenga en cuenta que el transmisor y otros circuitos descritos son mono - no estéreo. Si bien sería posible incluir el codificador matricial, la subportadora de 38 kHz y el tono piloto de 19 kHz, hacerlo añadirá una complejidad considerable y no se intentará. Si usted necesita esto, compre un modulador estéreo comercial.

Cómo funciona
Q1 es el oscilador, y es un diseño algo poco convencional de Colpitts. L1 y C3 (en paralelo con C2) sintoniza el circuito a la frecuencia deseada, y la salida (desde el emisor de Q1)  alimenta al tampón y al amplificador Q2. Esto aísla la antena del oscilador dando una estabilidad de frecuencia mucho mejor, así como proporciona una ganancia adicional considerable. L2 y C6 forman una carga de colector sintonizada, y C7 ayuda a aislar aún más el circuito de la antena, así como evitar cualquier posibilidad de cortocircuitos si la antena entra en contacto con la caja metálica puesta a tierra que normalmente se utilizaría para el transmisor completo.

La señal de audio aplicada a la base de Q1 hace que cambie la frecuencia, ya que la corriente de colector del transistor es modulada por el audio. Esto proporciona la modulación de frecuencia (FM) que se puede recibir en cualquier receptor de banda FM estándar. La entrada de audio debe mantenerse a un máximo de aproximadamente 100mV, aunque esto variará algo de una unidad a la siguiente. Los niveles más altos harán que la desviación (el cambio de frecuencia máximo) supere los límites en el receptor - generalmente ± 75kHz.

Visitanos en Facebook

Con el valor mostrado para C1, esto limita la respuesta de frecuencia más baja a aproximadamente 50Hz, si necesita ir más bajo que esto, utilice un electrolitico de 1uF, lo que permitirá una respuesta hacia abajo de al menos 15 Hz. C1 puede ser poliéster o Mylar, o se puede usar un electrolítico de 1uF, ya sea bipolar o polarizado. Si está polarizado, el terminal positivo debe conectarse a la resistencia de 10k.

Los inductores son nominalmente 10 vueltas (en realidad 9,5) de 1 mm de diámetro de alambre de cobre esmaltado.  Cuidadosamente raspr el esmalte donde los extremos de la bobina pasará a través del tablero - todo el esmalte debe ser quitado para asegurar buen contacto. La figura  muestra un dibujo en detalle de una bobina. Las bobinas deben montarse alrededor de 2 mm por encima del PCB.

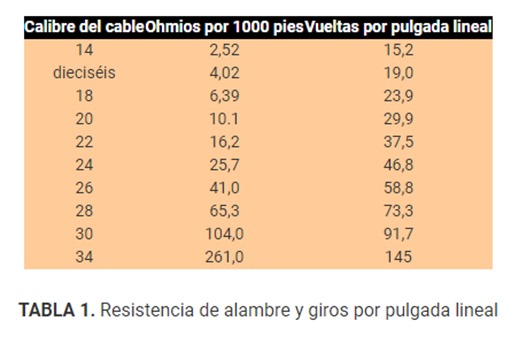

Para aquellos que aún están atrapados en las edades oscuras con mediciones imperiales, 1 mm es  0,04 "(0,0394") o 5/127 pulgadas - tendrá que calcular qué calibre es, dependiendo de qué sistema de calibre de alambre usted usa (hay varios). Ya puedes ver los beneficios de la unidad  métrica, ¿no? Para calcular las otras mediciones, 1 "= 25,4 mm

Es normal con las transmisiones FM que se use "pre-énfasis", y hay una cantidad correspondiente de des-énfasis en el receptor. Hay dos estándares (por supuesto) - la mayor parte del mundo usa una constante de tiempo de 50us,  los Estados Unidos usan 75us. Estas constantes de tiempo representan una frecuencia de 3183Hz y 2122Hz respectivamente. Este es el punto 3dB de un filtro simple que aumenta las frecuencias altas en la transmisión y corta las mismas altas de nuevo en la recepción, restableciendo la respuesta de frecuencia a la normalidad y reduciendo el ruido.

El transmisor anterior no tiene esta incorporado, por lo que se puede agregar al preamplificador de micrófono o circuito de buffer de fase de línea. Ambos se muestran en la Figura 3, y son de una calidad mucho mayor que las ofertas estándar en la mayoría de los otros diseños.

En lugar de un simple amplificador de transistores, el uso de un opamp TL061 proporciona cifras de distorsión mucho mejores y una impedancia de salida más predecible para el transmisor. Si desea utilizar un micrófono dinámico, deje de lado R1 (5.6k), ya que sólo es necesario para alimentar un micrófono electret.

El control de ganancia (para cualquiera de los circuitos) puede ser un preset interno, o un pot normal para permitir el ajuste al nivel máximo sin distorsión con diferentes fuentes de señal. Los condensadores de bypass 100nF deben ser de tipo cerámico, debido a la frecuencia. Tenga en cuenta que aunque un TL072 podría funcionar, no están diseñados para funcionar con la baja tensión de alimentación utilizada. El TL061 está diseñado específicamente para el funcionamiento de baja potencia.

El preamplificador de micrófono tiene una ganancia máxima de 22, dando una sensibilidad de micrófono de alrededor de 5mV. El preamplificador de línea tiene una ganancia de unidad, por lo que la máxima sensibilidad de entrada es 100mV.

Seleccione el valor del condensador apropiado para el preacentuado tal como se muestra en la Figura, dependiendo del lugar donde viva. El preacentuación no es especialmente precisa, pero será bastante buena para los usos que un transmisor FM de baja potencia

Leer mas

Preamplificador HI FI para phono de bobina móvil

Escuchar un vinilo proporciona un placer único, algo que los dispositivos digitales no pueden reproducir de la misma manera. Sin embargo, la mayoría de amplificadores de alta fidelidad no permiten enchufar un plato directamente. Necesitan conectarse a través de una etapa de phono (también conocida como preamplificador phono), para conseguir que la muy pequeña señal del tocadiscos cuente con la potencia suficiente para poder funcionar con tu amplificador principal.

Un cartucho de bobina móvil invierte el diseño de las cápsulas MM. es la bobina que está conectado a la aguja, y las bobinas que mueven el imán. Debido a que las bobinas son más pequeños y más flexible que el imán, cartuchos de MC son capaces de lograr una respuesta de frecuencia extendida, un ancho de banda más amplio, una mejor recuperación de la información de nivel bajo y una mayor fidelidad.

Sin embargo, debido a que estas bobinas no pueden ser tan grandes como imanes, moviéndose cartuchos fono de bobina también crean considerablemente menos salida de cartuchos de imán móvil fono, y por lo tanto requieren una mayor amplificación. cápsulas MC por lo general cuestan mucho más que los cartuchos de MM, pero a menudo son favorecidos por los amantes de la música ya que proporcionan una mejor calidad de sonido en general.

Visitanos en Facebook

Este diseño utiliza múltiples transistores en la etapa de amplificación inicial. Los transistores elegidos tienen un ruido muy bajo, y esto se reduce aún más por la técnica paralela. La recomendación original era usar transistores 2SB737, pero éstos pueden ser difíciles de obtener. Los dispositivos 2N4403 deben funcionar muy bien, ya que se han utilizado en muchos circuitos de muy bajo ruido.

Como se puede ver en el diagrama, la ganancia del circuito se puede cambiar para adaptarse a los cartuchos de salida alta y baja con un solo interruptor. Las ganancias como se muestra son x10 y x50 (20 dB y 34 dB respectivamente), pero podrían modificarse si asi se desea.

Con los valores mostrados, el circuito tiene una ganancia de 192 (establecida por las resistencias de retroalimentación en serie y la resistencia de emisor de 3,3 Ohm), y esto se atenúa para proporcionar las ganancias de 50 y 10 como se muestra. La estructura de ganancia se hizo de esa manera para mantener las impedancias del circuito muy bajo. Desafortunadamente, esto normalmente cargaría el opamp excesivamente, pero la ganancia más alta que la normal previene la carga excesiva, y la atenuación trae el nivel de nuevo a valores sensibles.

Debido a que la señal de entrada es tan pequeña, es improbable que la ganancia extra cause recortes a menos que su bobina móvil tenga un nivel de salida muy alto. La naturaleza misma de los captadores de bobina móvil de baja impedancia significa que los niveles de salida altos son muy improbables.

El segundo módulo óptico (TL072) actúa como un servo de CC y asegura que la salida del NE5532 esté cerca de cero. Con esta disposición, se puede esperar que el voltaje de compensación de salida sea muy bajo, típicamente no más de un par de milivoltios.

El TL072 tiene un offset de CC muy bajo, pero el NE5532 no - este último está optimizado para sus características de CA, y su compensación de CC es generalmente algo más alto que muchos otros opamps. Sin embargo, el servo TL072 DC no puede omitirse, ya que es necesario para corregir el gran offset creado por los transistores de entrada (por lo menos -3V). Tenga en cuenta que cuando se aplica potencia, habrá un transitorio de salida de alto nivel. Se debe utilizar un circuito de muting para cortar la salida durante al menos 10 segundos después de que se haya aplicado la alimentación.

Tenga en cuenta que, en común con todos los sistemas servo DC, la ganancia se incrementa a frecuencias muy bajas. Hay aproximadamente un 10dB adicional de ganancia en 0.7Hz, por lo que un muy buen filtro rumble / subsónico debe ser utilizado para evitar el exceso de woofer cono excursiones y / o retroalimentación.  La ganancia de baja frecuencia puede ser limitada usando una tapa más grande para el servo DC (aumento desde la tapa de 470nF mostrada).

El filtro sugerido es el siguiente

Filtro subsónico para preamplificadores de phono

Frecuencias por debajo de 20Hz no suelen ser capaces de reproducirse, y con la excepción de los sintetizadores y los órganos de tubo, no son una parte deseada del espectro de audio.

El proyecto tal como se presenta aquí se puede utilizar en cualquier lugar que necesite un rolloff rápido para evitar que las señales subsónicas causen estragos. Como se mencionó anteriormente, es esencial para los sistemas de PA de línea de 70V y 100V, o en cualquier lugar en el que un transformador sea impulsado desde un amplificador de potencia. También es muy útil con cajas de altavoces ventiladas, e impide la excesiva excursión de cono

El circuito mostrado es un filtro convencional de Sallen-Key, pero se han hecho algunas simplificaciones para minimizar el número de diferentes componentes de valor. La Q de los filtros ha sido optimizada para permitir una impedancia de entrada más alta de la que sería posible, siendo la Q final de los dos filtros casi exactamente 0.707 (es decir, un filtro Butterworth tradicional). Aunque en teoría la tolerancia de ambos resistores y condensadores debe ser 1% o mejor, en realidad no es tan importante. Se recomiendan resistencias de película metálica al 1% (como siempre), pero sólo para el ruido más bajo, y los condensadores son estándar (es decir, 5% o 10%) de tolerancia.

Leer mas

¿Se descarga una bateria de auto si se coloca en el piso?

Existe la creencia de que si la batería se deja sobre el suelo por el tiempo de una noche y hasta el día siguiente,  se va a descargar totalmente. Esto no es cierto. Toda batería sin uso siempre se descargará. En realidad lo correcto es decir que se auto-descarga. Sea que se deposite sobre madera, metal o el piso.

La caja plastica de la bateria ofrece a la misma un recipiente y esta aislada electricamente,  ademas de que se necesitaria completar un circuito electrico para que se establezca la transferencia de energia entre los dos medios.

Facebook Goup

Las baterías se ensamblan en cajas de material plástico llamado Polipropileno y con un grosor de hasta 10 milimetros, de manera que no existe ninguna posibilidad de transferencia de energia entre los elementos de la bateria y tierra atraves de la caja . El material plástico es de alta resistencia al paso de la corriente, resistente a las roturas. por tanto no hay posibilidad de fuga de corriente de la batería al piso. Hablamos de una batería que exteriormente está seca y sin trazas de humedad.

 Autodescarga de la bateria

Es un proceso por el cual las baterías se descargan por sí solas debido a las permanentes reacciones químicas que se producen en los electrodos de la batería. Esto genera una descarga lenta y constante, y se produce aunque la batería no esté conectada a una carga o consumo.

Es importante que las baterías se mantengan cargadas en el caso de que no se vayan a utilizar durante un largo periodo de tiempo, dado que la auto descarga severa puede producir la rotura de la misma y que ésta no vuelva a absorber la carga como lo haría sin haber sufrido una auto descarga profunda.

Autodescarga.- La autodescarga de una batería consiste en la pérdida de energía por reacción entre los materiales que forman los elementos de la batería en condiciones de circuito abierto, es decir, cuando no hay carga alguna conectada al circuito de la batería. Depende del tipo de batería y muy directamente de la temperatura, aumentando con esta. Por ello, y dado que los valores estándar suelen venir referidos a una temperatura media (unos 20 ó 25ºC) es preciso tener en cuenta que este factor puede alterarse en algunos casos.

Leer mas

La soldadura fría, el problema más común en fallas electronicas

Soldadura fria es cuando no hay una fusión perfecta de la soldadura. La soldadura fría está entre los defectos más comunes en la electrónica, y a menudo puede acarrear defectos secundarios mucho más graves.

La soldadura electrónica tiene un patrón, cuando el estaño derretido toca la superficie del metal que va a ser soldado, la tensión superficial le hace adherir a la superficie y fluir sobre ella. A veces, sin embargo, existe una película de óxido sobre una u  otra superficie y la soldadura derretida no puede adherirse al metal.

Facebook group

La tensión superficial en este caso hace que la soldadura quede en forma de bola y se aleje del componente a soldar, este defecto es muy común en principiantes en la soldadura electrónica, a menudo es llamada  soldadura fría, pero realmente es sólo falta de limpieza de las áreas a soldar.

Soldadura Fría

Hay dos tipos básicos de soldadura en frío , una es causada debido a la baja temperatura de la plancha a soldar, por tanto, no se produce una perfecta unión entre la soldadura y el componente o la placa de circuito, y la segunda es la sonda fría ocasionada por la acción mecánica o térmica.

La soldadura fría que se ocasiona a la hora de la soldadura es aquella en que la soldadura no se derrite completamente. A menudo, se caracteriza por una superficie áspera o irregular, haciendo que la soldadura no sea de confianza.

La conductividad en este caso de soldadura fría puede hasta existir, dando una falsa ilusión de una buena soldadura, pero con el tiempo podrá desarrollarse grietas y con ello la aparición de mal contactos.

Actualmente este tipo de soldadura fría viene creciendo debido a la pésima calidad de las soldaduras chinas, que se fabrican con material reciclado. Por lo tanto, es aconsejable para elegir una buena soldadura, un buen soldador y mantener siempre una punta limpia.

La Soldadura Fría

La soldadura en frío más común es causada por la acción mecánica o térmica, aqui tenemos una vista ampliada de una soldadura en frío en una placa de circuito impreso de una lámpara fluorescente económica .

No siempre es tan visible, normalmente el problema es muy sutil, una sugerencia que se puede utilizar en casi todos los casos, es balancear el componente ligeramente para detectar la grieta y tener una mejor visualización del problema.

La soldadura fría puede ocurrir en componentes o hilos que sufren esfuerzos mecánicos o gran calentamiento (intermitencia de temperatura), un ejemplo, los transistores osciladores de las lámparas fluorescentes compactas que no están dotadas de disipadores, con eso acaban por disipar una buena cantidad de calor, suficiente para que despues de algún tiempo de uso tienden a causar el problema.

Solución para la soldadura fría

La solución del problema de la soldadura fría es simple, generalmente puede ser reparada por la simple re-calefacción con una plancha de soldadura caliente hasta que la soldadura se vuelve líquida y la grieta desaparezca por completo. En la duda resolde todo el alrededor del lugar donde usted detectó la soldadura fría.

Leer mas

Reforzador de efecto stereo “Galaksi” 4558

En Indonesia el circuito de abajo es muy popular para aumentar el tono y proporcionar una notable mejora en el rendimiento de audio. El circuito de alimentación necesita aproximadamente 12 V - 15 V CC para operarlo. Si necesita mejorar y aumentar su tono de audio, este circuito es partido para usted.

Diagrama del circuito Galaksi IC 4558

El circuito Galaksi utiliza solo el chip dual IC 4558  que es muy conocido  por la gente que le gusta montar circuitos de audio. Posee internamente dos amplificadores y es uno de los mas populares, el IC 4558 posee internamente dos amplificadores . aunque Ud puede decidir usar otro con menos ruido como el LM4562 o el LM833 que tiene cifras de distorsión similares al LM5532 y tiene un 12MHz de GBP, con 20 por ciento mejor que la del LM5532. En una ganancia moderada de 20dB, el rendimiento del LM5532 y del LM833 son similares; en 60dB, el LM833 tiene un ruido ligeramente inferior.

Patillas del IC 4558

Los circuitos integrados 4558, LM348, LF353, TL082 y el LM741 funcionan mejor con fuente dual de ±15 voltios. (30V de punta a punta.) Siendo más versátiles en la alimentación los circuitos integrados LM358 y LM324, que pueden operar en voltajes más bajos y en fuente simple sin perder su desempeño habitual. Malos para audio

El LM741 cuenta con ajuste de "offset" que en aplicaciones de audio se dejan las patillas libres. Actualmente existen gran cantidad de amplificadores operacionales que vienen con las mismas conexiones de las patillas ya que es un estándar, y se desarrollan más en versiones de superficie.
Texas Instruments ofrece su familia OPA1688 de amplificadores operacionales de salida de audio de riel a riel de bajo ruido y alta fidelidad

Fuente de Alimentación

La fuente más común en equipos de audio que utilizan amplificadores operacionales como mezcladoras (mixer), ecualizadores profesionales, cross-over, etc. es una fuente doble o dual de ±15 voltios.

El regulador positivo puede ser LM7815, L7815 o equivalente, y el regulador negativo es LM7915, L7915 o similar. Puede ser necesario conectar capacitores en la alimentación cerca de los amplificadores operacionales para evitar ruidos u oscilaciones.
Si la fuente es de voltaje algo menor, se pueden utilizar reguladores de 12 voltios, la fuente debe dar más de 3 voltios que el voltaje regulado para garantizar estabilidad.

Leer mas

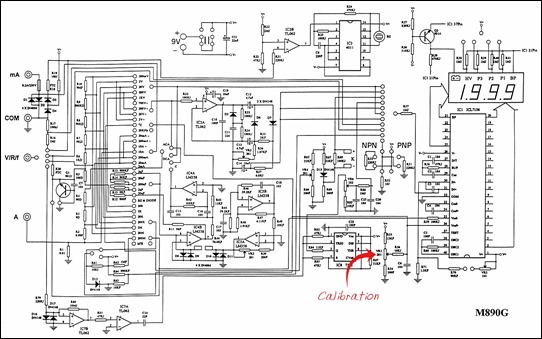

Calibración del multímetro con una tensión de referencia de precisión

Recientemente quería ajustar el voltaje de carga de un controlador solar. Fallé. Cada vez que comprobé el estado de carga el resultado era diferente al de mis ajustes anteriores.

Después de varios intentos descubrí que el problema no era el controlador de carga o la batería, sino sólo el hecho de que he utilizado dos multímetros diferentes. Los multímetros simplemente mostraron voltajes diferentes. Sintiendo curiosidad recolecté todos los multímetros que pude obtener y apliqué un voltaje fijo a todos ellos. Aquí el resultado:
